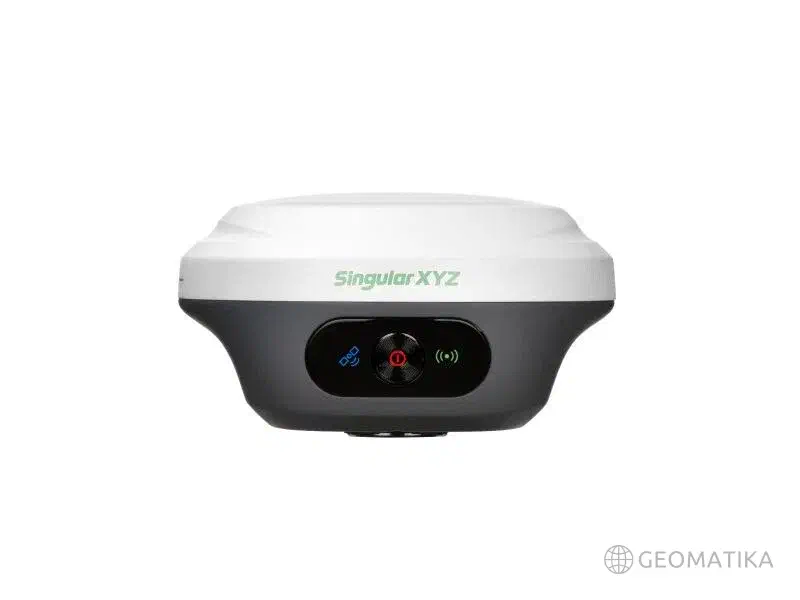

vizuális, lézeres GNSS vevő
Akciós
Nettó ár
1 072 000 Ft
Bruttó ár (27% ÁFA-val)
1 361 440 Ft
Cikkszám: orion1A felmérés intelligensebbé tétele érdekében a Orion ONE GNSS vevőegysége magas minőségű kamerát és egy precíz lézermodult kapott, így több érzékelő mély fúziója valósult meg.
A tenyérnyi méretű Orion ONE fejlett GNSS-motort, magával ragadó AR kitűzést, érintésmentes lézeres felmérést, 60°-os dőlésszögű IMU-t, 15 km-es hatótávolságú UHF rádiót és gazdag funkciókat kínál a feladatok elvégzéséhez.
További jellemzők: méret: Φ107 mm × 58.7 mm, súly: 547 g, tárhely: 8 GB, WebUI
Teljes konstellációs követés
Az Orion ONE támogatja a teljes konstellációjú jelkövetést fejlett interferencia-ellenes algoritmusokkal, biztosítva a gyors és megbízható FIX-et még olyan összetett (pl. városi, vagy erdős) környezetben is.
Vizuális kitűzés kamerával
Az Orion ONE 2 megapixeles kamerája intuitív vizuális megfigyelést kínál, amely 75°-os látómezővel támogatja a centiméteres AR-irányítást, így még gyenge fényviszonyok között is pontos eredményeket ad.
Magával ragadó AR élmény 50%-kal nagyobb hatékonyság
Az Orion ONE vizuális AR kitűzési funkciója lehetővé teszi a földmérők számára, hogy közvetlenül a valós világban keressék meg a kijelölési pontokat, ami a hagyományos módszerekhez képest több mint 50%-kal javítja a pontosságot - a terep előzetes ismerete nélkül.
Érintésmentes lézeres felmérés
Lézermodullal segítsésgével az Orion ONE 10 méteres távolságon belül centiméteres pontosságú, érintésmentes lézeres felmérést biztosít, ami növeli a földmérő lehetőségeit a bonyolult terepeken.
60°-os dőlésszögű mérés
A nagy teljesítményű IMU-val az Orion ONE akár 60°-os dőlésszöget is támogat mind a hagyományos, mind a lézeres felmérés esetében, jelentősen növelve a felmérés hatékonyságát és lehetőségeit.
További lehetőségek
Az Orion ONE érintésmentes lézeres felmérése leegyszerűsíti a felmérést azokon a területeken, ahol a hagyományos módszerek nem elégségesek. Kiválóan alkalmazható olyan környezetben, ahol a jelek blokkolva vannak, nehezen elérhető helyeken, nagy erőfeszítéseket igénylő helyeken vagy veszélyes körülmények között, biztonságosabb és hatékonyabb eredményeket biztosítva.
Sokoldalú adatátvitel
A beépített NFC, Bluetooth, WiFi, USB Type-C és 8 GB fedélzeti tárolóval az Orion ONE sokoldalú csatlakozási lehetőségeket kínál, így az adatátvitel és az eszközkezelés könnyedén megoldható.
Robusztus védelem
Az Orion ONE IP67-es védettségű burkolatát úgy tervezték, hogy ellenálljon a zord környezetnek, így védelmet nyújt a víz, a por és a véletlen leesések ellen, biztosítva a zavartalan teljesítményt a terepen.
Rugalmas üzemmódok
- Statikus mérés: Statikus mérések rögzítése 8 GB-os tárolóval, letölthető a webes felhasználói felületen keresztül
- Belső rádiós üzemmód: Akár 15 km-es hatótávolság is elérhető a beépített UHF rádióval a megbízható terepi kommunikáció érdekében
- CORS hálózati üzemmód: Csatlakozás Bluetooth-on keresztül, egyszerű hozzáférés a helyi CORS-állomásokhoz PDA-eszközön keresztül a valós idejű, pontos helymeghatározáshoz
Felmérés a SingularPad szoftverrel
A SingularPad, egy Android-alapú professzionális terepi szoftver, amelyet úgy terveztek, hogy megfeleljen a különféle földmérési igényeknek. Az innovatív Orion ONE készülékkel párosítva Wi-Fi adatátvilellel, vizuális kitűzéssel és lézeres felmérési képességekkel bővül.
A csomag tartalma
- Orion ONE GNSS vevő
- SC200 Android kontroller
- SingularPad szoftver
- VITEL 2014 licenc (opcionális)
- Ajándék: 30 nap CORRIGO RTK előfizetés
- Ajándék: 1 éves YASC teszt licenc
- Ajándék: IGEO Survey Report örök licenc
- Tartozékok: hordtáska, hálózati adapter USB kábel, UHF antenna, kontroller tartó, jelrúd
Műszaki paraméterek
| Főbb jellemzők | |
|---|---|
| IMU dőléskompenzátor | ✅ |
| Beépített UHF rádió | ✅ |
| Lézer pontmérés | ✅ |
| Lézer irányzó kamera | ✖ |
| AR kitűző kamera | ✅ |
| Fotogrammetriai pontmérés | ✖ |
| GNSS | |
| Csatornák száma | 1408 |
| Jelkövetés | GPS, BDS, GLONASS, Galileo, QZSS, NAVIC, SBAS, L-band |
| Hideg indítás | < 30 mp |
| RTK inicializálási idő | < 5 mp (tipikusan) |
| RTK inicializálás megbízhatósága | > 99.9% |
| Újra inicializálás | < 1 mp |
| Pontosság | |
| Önálló | Vízszintes: 1.5 m Magassági: 2.5 m |
| DGPS | Vízszintes: 0.4 m Magassági: 0.8 m (utófeldolgozással) |
| Statikus (utófeldolgozással) | Vízszintes: 2.5 mm + 0.5 ppm Magassági: 5 mm + 0.5 ppm |
| RTK | Vízszintes: 8 mm + 1 ppm Magassági: 15 mm + 1 ppm |
| PPP | Vízszintes: 5 cm Magassági: 10 cm |
| SBAS | < 1.0 m (3D középhiba) |
| Időmérés pontossága | 20 ns |
| Döntött mérés | < ±2.5 cm, 60°-os dőlésszögig |
| AR kitűzés | Vízszintes: 8 mm + 1 ppm Magassági: 15 mm + 1 ppm |
| Lézer távmérés | ≤ 5.5cm (5 m távolságig, 60°-os dőlésszögig) |
| Adat formátum | |
| Adat kimenet | NMEA-0183 RINEX 3.02/3.04 Binary format *.xyz |
| Adatfrissítés | 1 – 50 Hz állítható |
| Korrekció formátum | RTCM v3.3/3.2/3.1/3.0 |
| Támogatott protokollok | Ntrip client, Ntrip Server, Ntrip Caster, TCP, UDP |
| Kommunikáció | |
| UHF modem | Hatótáv: 5 km – 15 km, ideális körülmények között Frekvencia tartomány: 410-470 MHz Protokoll (TX & RX): LoRa Protokoll(RX):TRIMATLK, SATEL, TRANSEOT, TRIMMARK3, stb. Csatorna léptetés: 25 KHz Adóteljesítmény: 0.5 W – 2 W választható |
| Bluetooth | BT4.0 dual mode |
| NFC | támogatja |
| WiFi | 802.11 a/b/g/n/ac |
| Csatlakozás | 1 db USB Type-C töltéshez és adatátvitelhez 1 db SMA csatlakozó az UHF antennához |
| Vizuális érzékelő | |
| Érzékelő típus | kamera |
| Felbontás | 2 MP |
| Sebesség | 30 fps |
| Látószög | 75° |
| Lézer | |
| Hatótáv | 60 m |
| Pontosság | 3 cm 10 m-en belül, max. 60°-os dőléssel |
| Mérési frekvencia | 2 Hz |
| Lézer teljesítmény | 2 mW – 3 mW |
| Döntött mérés lézerrel | ≤ 5.5cm (5 m távolságig, 60°-os dőlésszögig) |
| Felhasználói felület | |
| Előlapi panel | 3 LED-es kijelző a műholdkövetést, az adatátvitelt és a teljesítményt jelzi. 1 gomb a be-/kikapcsoláshoz |
| WebUI | Hozzáférhető Wi-Fi-n keresztül Támogatja a konfigurációt, az állapotellenőrzést, az adatátvitelt, az adattárolást és a rendszerfrissítést. |
| Elektronika | |
| Energia fogyasztás | 1.8 W |
| Bemenő feszültség | DC 5-15V |
| Belső akkumulátor | 4200 mAh, akár 12 óra üzemidő Töltési idő: 3 óra |
| Fizikai paraméterek | |
| Méret | Φ107 mm × 58.7 mm |
| Súly | 547 g |
| Tárhely | 8 GB |
| Ház anyaga | Magnézium-alumínium ötvözet |
| Környezeti jellemzők | |
| Működési hőmérséklet | -40 ℃ – +65 ℃ |
| Tárolási hőmérséklet | -55 ℃ – +85 ℃ |
| Páratartalom | 100% nem lecsapódó |
| Víz és porállóság | IP67 |
| Ejtés | Úgy tervezték, hogy túléljen egy 2 méteres betonra zuhanást. |
| SC200 vezérlő | |
| Képernyő | 5.5 hüvelyk, 720 * 1440 |
| Processzor | 8 mag, 2.0 GHz |
| Operációs rendszer | Android 11 |
| Tárhely | 4 + 64 GB |
| Kamera | 13 Mpx, autofókusz |
| Hálózat | Wlan, Bluetooth, NFC, GSM |
| Akkumulátor | 3.7 V, 7700 mAh |
| SIM | DualSIM |
| Méret | 221 * 77 .7 * 16 mm |
| Súly | 335 g |
| Működési hőmérséklet | -20 °C ~ +55 °C |
| Tárolási hőmérséklet | -30 °C ~ +70 °C |
| Páratartalom | max 95% |
| Ejtés | normál hőmérsékleten kibír egy 1.5 m-ről kemény felültre esést |
| Víz és porállóság | IP67 |
