IGEO Survey Report

A terepi mérés befejezése után jön a mérési jegyzőkönyv és a koordináta jegyzék elkészítése. Erre a feladatra fejlesztettük az IGEO Survey Reportot, egy ingyenes Windows-os segédprogramot, ami ezt a munkát automatizálja egyetlen kattintással.

Mit csinál pontosan?

Az IGEO Survey Report közvetlenül USB-kábelen (MTP-n) csatlakoztatott Androidos GNSS vezérlőkről dolgozik. Csatlakoztatás után a program automatikusan végigpásztázza a gépre kötött eszközöket, megtalálja rajtuk a terepi szoftver projektjeit, és a kiválasztott projektből egyetlen gombnyomásra előállítja:

• a mérési jegyzőkönyvet: bázis állomásonként csoportosítva, minden ponthoz koordinátákkal (EOV és WGS84), méréstechnikai adatokkal (HRMS/VRMS, PDOP, megoldás típusa, műholdak száma, vágási szög, dőléskompenzáció), valamint a kitűzések eltéréseivel (dK, dÉ, dM);
• a koordináta jegyzéket: egyszerű, táblázatba illeszthető listát a felmért pontokról;
• a teljes projekt ZIP-be csomagolását: a nyers mérési adatokkal, és beállításokkal együtt, egyetlen zip fájlban.
• a pontokat és grafikát tartalmazó DXF fájlt: a pontok attribútumos blokként kerülnek az AutoCAD R12 formátumú (mindennel kompatibilis) DXF-be

A mérési jegyzőkönyv könnyen olvasható Markdown formátumban készül, amiből tetszőleges formátumú dokumentumot lehet előállítani, akár online eszközökkel is.

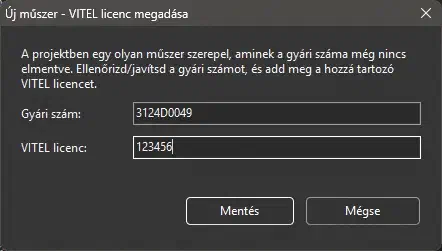

A program azonosítja a használt műszer gyári számát, és ehhez automatikusan hozzárendeli a megfelelő VITEL licencszámot - ismeretlen műszer esetén csak egyszer kell rákérdeznie, utána megjegyzi.

Egy szoftver mind fölött

Az IGEO Survey Report az Alpha Surveying, Meridian GNSS és a SingularXYZ terepi adatrögzítő szoftvereihez lett optimalizálva: akár Alpha, akár Meridian, akár SingularXYZ GNSS vevővel dolgozik, a jegyzőkönyv-generálás ugyanazzal a munkafolyamattal működik.

Hogyan is működik?

Először is telepíteni, kell de nem kell hozzá kiemelt jogosultság.

1. Csatlakoztasd a vezérlőt USB kábelen a számítógépedhez
2. Győződj meg róla, hogy az eszköz megjelenik a Fájlkezelőben
3. Indítsd el a programot a Start menüből, vagy az asztali ikonnal.

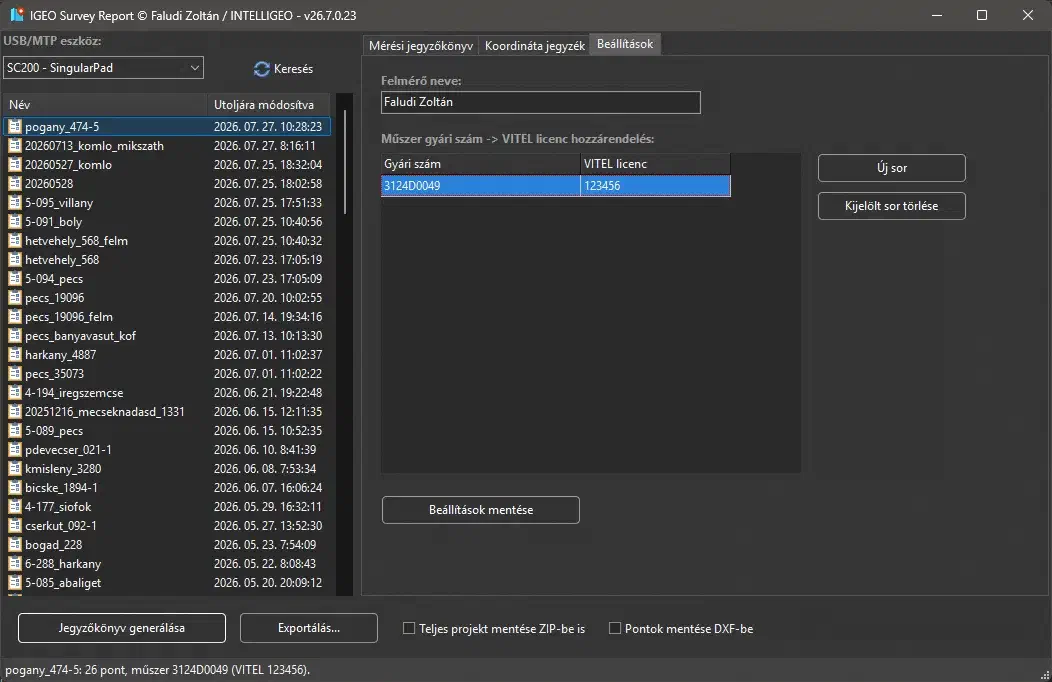

4. A beállításoknál add meg a felmérő nevét és mentsd el a beállításokat. Ezt csak egyszer kell megtenni.

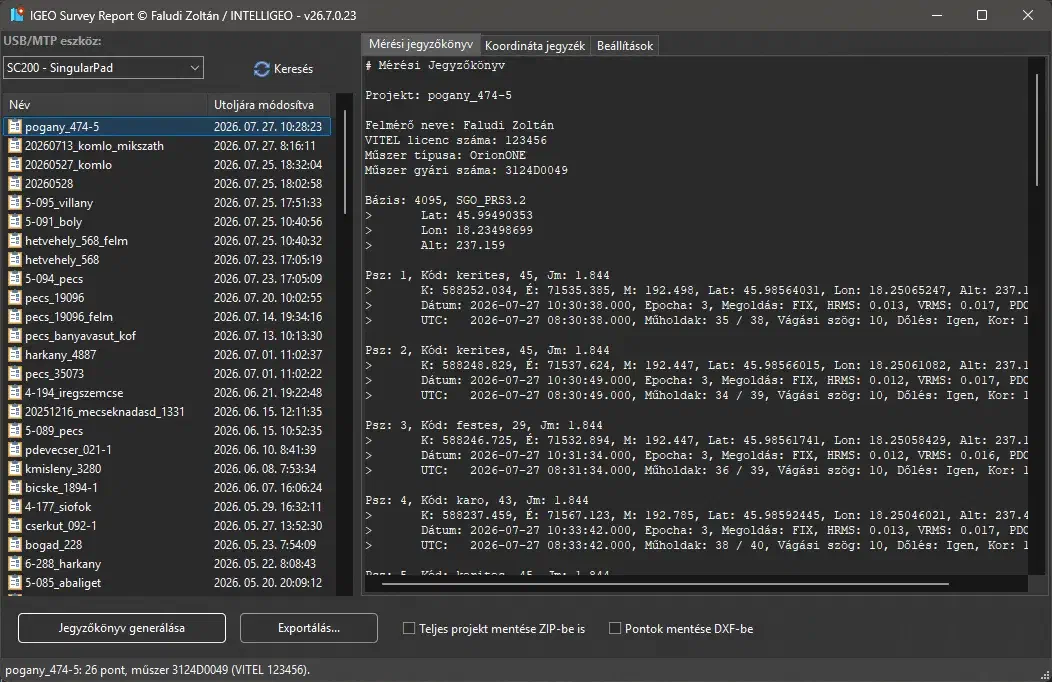

5. A program automatikusan megkeresi a csatlakoztatott USB eszközöket és az elsőt kiválasztja és betölti a projektek listáját
6. Ha több eszköz van csatlakoztatva, akkor válaszd ki a megfelelő eszközt az USB/MTP eszköz listából
7. Válaszd a projektet és kattint a Jegyzőkönyv generálása gombra, ennek hatására a program elkészíti a mérési jegyzőkönyvet és a koordináta jegyzéket. Ha olyan műszert talált, amihez még nem rögzített VITEL licenc számot, akkor rákérdez és elmenti.

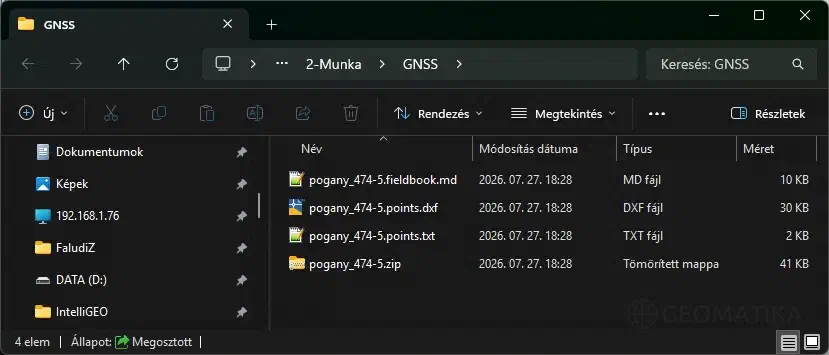

8. Kattints az Exportálás gombra és válassz egy könyvtárat az adatok mentéséhez.
   • kapcsold be a Teljes projekt mentése ZIP-be is opciót a teljes projekt biztonsági mentéséhez
   • kapcsold be a Pontok és rajzelemek mentése DXF-be opciót ha CAD szoftverben szeretnéd feldolgozni az adatokat.
   • kapcsold be a Fotók exportálása opciót ha szeretnéd a rögzített fotókat is lementeni a vezérlőről

Mérési jegyzőkönyv - minta

# Mérési Jegyzőkönyv
Projekt: pogany_474-5
Felmérő neve: Faludi Zoltán
VITEL licenc száma: 123456
Műszer típusa: OrionONE
Műszer gyári száma: 3124D0049
Bázis: 4095, SGO_PRS3.2
>	Lat: 45.99490353
>	Lon: 18.23498699
>	Alt: 237.159
Psz: 1, Kód: kerites, 45, Jm: 1.844
>	K: 588252.034, É: 71535.385, M: 192.498, Lat: 45.98564031, Lon: 18.25065247, Alt: 237.194
>	Dátum: 2026-07-27 10:30:38.000, Epocha: 3, Megoldás: FIX, HRMS: 0.013, VRMS: 0.017, PDOP: 0.700
>	UTC:   2026-07-27 08:30:38.000, Műholdak: 35 / 38, Vágási szög: 10, Dőlés: Igen, Kor: 1 mp
Psz: 22, Kód: ellenorzes, 1, Jm: 1.844
>	K: 588246.727, É: 71532.887, M: 192.469, Lat: 45.98561735, Lon: 18.25058431, Alt: 237.165
>	Dátum: 2026-07-27 11:30:14.000, Epocha: 3, Megoldás: FIX, HRMS: 0.012, VRMS: 0.019, PDOP: 0.700
>	UTC:   2026-07-27 09:30:14.000, Műholdak: 36 / 42, Vágási szög: 10, Dőlés: Igen, Kor: 1 mp
>	Kitűzés: 3, dK: -0.002, dÉ: 0.008, dM: -0.021


Koordináta jegyzék - minta

1;588252.034;71535.385;192.498;kerites;45;FIX;0.013;0.017;0.700
2;588248.829;71537.624;192.447;kerites;45;FIX;0.012;0.017;0.700
3;588246.725;71532.894;192.447;festes;29;FIX;0.012;0.016;0.700

Pontszám, Y, X, Z, Jel, Kód, Megoldás, V.stdev, H.stdev, PDOP

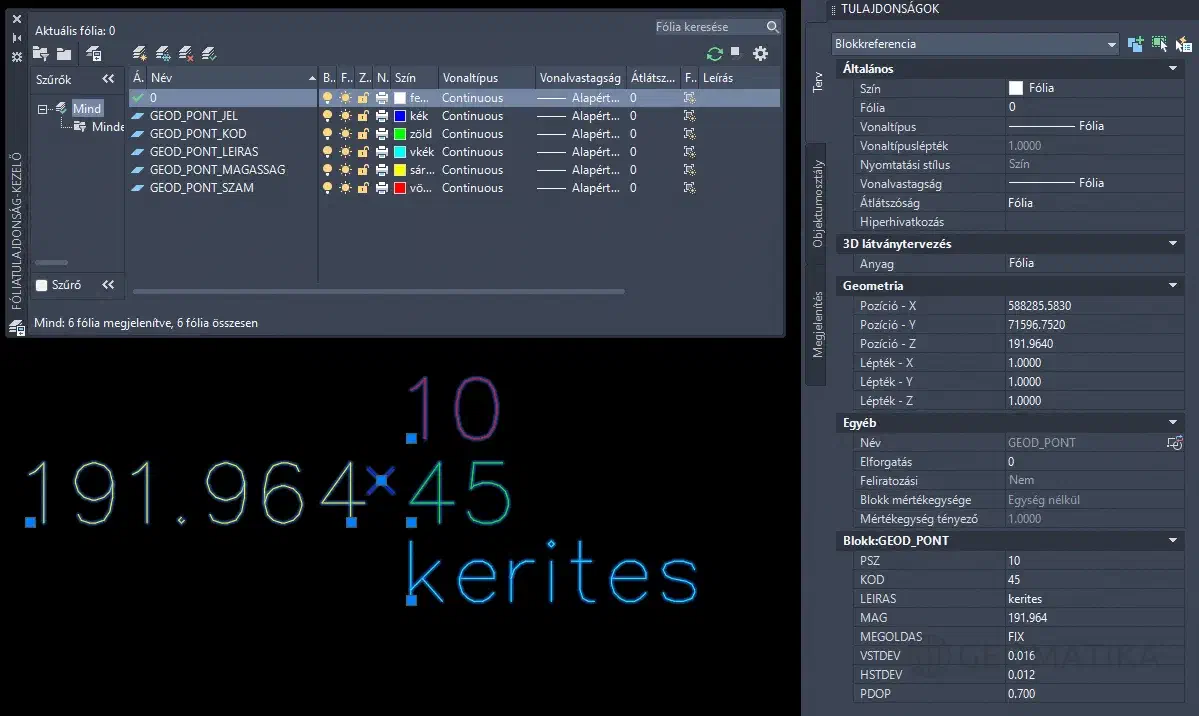

DXF - minta

A pontokat attribútumos blokként hozza létre a program, a látható attribútumok külön fóliákra kerülnek. A névadási konvenció megfelel a

MMK GGT FAP 2022 Szakmai útmutatójának

Fotók mentése

Ha be van jelölve a Fotók exportálása opció, akkor a projektben rögzített fotókat (fotó vázlat, fotogrammetriai pontmérés) is lementeni a vezérlőről a választott könyvtár ProjektNev_Images alkönyvtárába. Így a képek akkor sem fognak összekeveredni, ha egy könyvtárba több projekt kerül mentésre.

Egyéni sablonok használata

A program tartalmaz egy beépített mérési jegyzőkönyv és koordináta jegyzék sablont. Ezeken kívül van még lehetőség egyéni sablonok definiálására is

A sablonok speciális szövegfájlok, ahol a fájlnév első része a sablon neve, az első kiterjesztést fogja kapni a generált fájl, a második kiterjesztés mindig .tpl

A fieldbook_default.md.tpl sablon a teszt_meres nevű projektből teszt_meres.md mérési jegyzőkönyvet hoz létre.

FIGYELEM!!! A program exportáláskor a választott könyvtárban lévő azonos nevű fájlokat felülírja!

Sablon szintaxis

Elérhető mezők

Fejléc-szintű (a {{#POINTS}} blokkon kívül is elérhető):

• ProjectName: a projekt neve
• OperatorName: a felmérő neve
• InstrumentType: a műszer típusa
• InstrumentSerial: a műszer gyári száma
• VitelLicense: a VITEL licenc száma
• GeneratedAt: a generálás időbélyege

Pontonkénti (csak a {{#POINTS}} blokkon belül):

• PName: a pont Name mezője, azaz a tényleges Pontszám, pl. 2001),
• SeqNo: a pont belső, megjelenítési sorrend szerinti azonosítója
• PType: a pont típusa (normál, döntött, lézer, bevitt, stb)
• CodeNumber: numerikus pontkód
• CodeName: szöveges pontkód
• PoleHeight: jelmagasság
• East: keleti koordináta (EOV Y)
• North: északi koordináta (EOV X)
• Elev: magasság (Balti M)
• Lat: szélesség (fok)
• Lon: hosszúság (fok)
• Alt: magasság (ellipszoid feletti)
• LocalDate: helyi dátum
• LocalTime: helyi idő
• UtcDate: UTC dátum
• UtcTime: UTC idő
• Epoch: mérési epochák száma
• Solution: megoldás (FIX, FLOAT, DGNSS)
• HRMS: vízszintes középhiba
• VRMS: magassági középhiba
• PDOP: pozíció DOP érték
• SatUsed: felhasznált műholdak száma
• SatTracked: követett műholdak száma
• CutoffAngle: vágási szög (fok)
• TiltCompensation: dőléskompenzáció (igen, nem)
• CorrectionAge: korrekció kora (mp)

Bázis {{#IF_NEW_BASE}} blokkon belül:

• BaseName: bázispont pontszáma
• BaseMountPoint: MountPoint
• BaseLat: szélesség (fok)
• BaseLon: hosszúság (fok)
• BaseAlt: magasság (ellipszoid feletti)

Kitűzés {{#IF_STAKEOUT}} blokkon belül:

• StakeoutRefName : a kitűzött pont pontszáma
• StakeoutRefSeq: a kitűzött pont sorszáma
• dEast: keleti irányú eltérés (EOV dY)
• dNorth: északi irányú eltérés (EOV dX)
• dElev: magassági eltérés (Balti dM)

Az alapértelmezett sablonok (%LOCALAPPDATA%\Programs\IGEO_Survey_Report\Templates\fieldbook_default.md.tpl és points_default.txt.tpl) jó kiindulópontok saját sablon írásához - egyszerűen másold le, és alakítsd át tetszés szerint.

Minta sablonok

Egyszerű mérési jegyzőkönyv MarkDown formátumban

# Mérési Jegyzőkönyv
- **Projekt:** {{ProjectName}}
- **Felmérő:** {{OperatorName}}
- **VITEL licenc:** {{VitelLicense}}
- **Műszer:** {{InstrumentType}} (gyári szám: {{InstrumentSerial}})
---
{{#POINTS}}
{{#IF_NEW_BASE}}
## Bázis: {{BaseName}} — {{BaseMountPoint}}
Lat: {{BaseLat}}  ·  Lon: {{BaseLon}}  ·  Alt: {{BaseAlt}} m
{{/IF_NEW_BASE}}
**Psz. {{PName}} — {{CodeName}} ({{CodeNumber}}), Jm: {{PoleHeight}} m**
- EOV:   K {{East}}   É {{North}}   M {{Elev}}
- WGS84: Lat {{Lat}}   Lon {{Lon}}   Alt {{Alt}}
- {{LocalDate}} {{LocalTime}} helyi · {{UtcDate}} {{UtcTime}} UTC · Epocha {{Epoch}} · {{Solution}}
- HRMS {{HRMS}} · VRMS {{VRMS}} · PDOP {{PDOP}} · Műh. {{SatUsed}}/{{SatTracked}} · Vágás {{CutoffAngle}}° · Dőlés {{TiltCompensation}} · Kor {{CorrectionAge}}
{{#IF_STAKEOUT}}
- **Kitűzés-ellenőrzés** (ref: Psz. {{StakeoutRefName}}): dK {{dEast}}  dÉ {{dNorth}}  dM {{dElev}}
{{/IF_STAKEOUT}}
{{/POINTS}}
---
*Készítette: INTELLIGEO / IGEO Survey Report @ {{GeneratedAt}}*

Koordináta jegyzék CSV formátumban

PSZ;Y;X;M;KOD;MJ;MEGOLDAS;HRMS;VRMS;PDOP
{{#POINTS}}
{{SeqNo}};{{East}};{{North}};{{Elev}};{{CodeNumber}};{{CodeName}};{{Solution}};{{HRMS}};{{VRMS}};{{PDOP}}
{{/POINTS}}

Kinek ajánljuk?

Azoknak a geodétáknak, akik Alpha, Meridian, vagy SingularXYZ GNSS vevővel dolgoznak, és szeretnék a terepi munka utáni adminisztrációt lerövidíteni. Az IGEO Survey Report a YASC szoftver természetes kiegészítője: amíg a YASC a geodéziai számításokat és a felületmodellezést végzi, addig az IGEO Survey Report a terepi mérés dokumentálását teszi automatikussá.

Mennyibe kerül?

A program az általunk forgalmazott műszerekkel ingyenesen-, más eszközökkel licenc díj ellenében használható.

Hogyan kaphatom meg?

A szoftver a Letöltések oldalról ingyenesen letölthető.
